如上图所示，对于仅具有截面几何特征的梁几何体，通过简化基于该系统行为创建网格元素，可以帮助更好地对其仿真。下面，我们将介绍如何使用壳体网格和手动网格功能创建有效的实体网格。
STEP 1
首先，选择目标需进行网格划分的“目标实体”，然后右键单击以进入“网格编辑功能”。

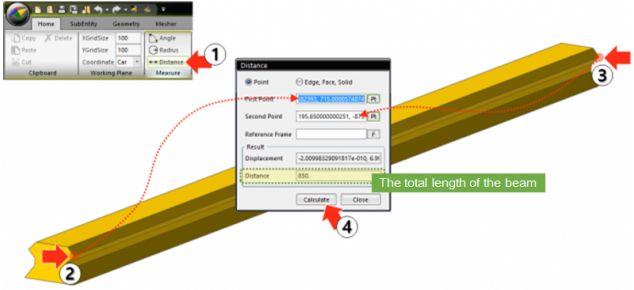

STEP 2
在“Home ”选项卡选择，利用‘‘Measure’的‘Distance’功能来测量梁的几何图形的总长度。

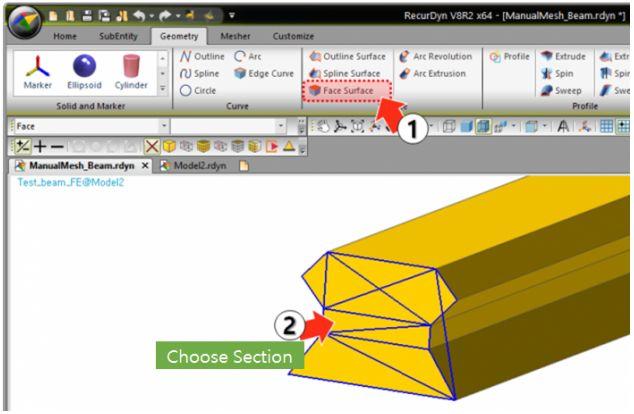

STEP 3
在“Geometry ”选项卡上，为“截面”选择“修剪面”。“Face Surface" 组”使用“锥面”功能进行提取。
STEP4
返回到 “Mesher选项卡”。运行Mesher选项卡的“Mesh”，然后选择步骤3的里创建的二维面”。如下图进行设置（可以根据分析条件适当调整网格类型和网格大小)

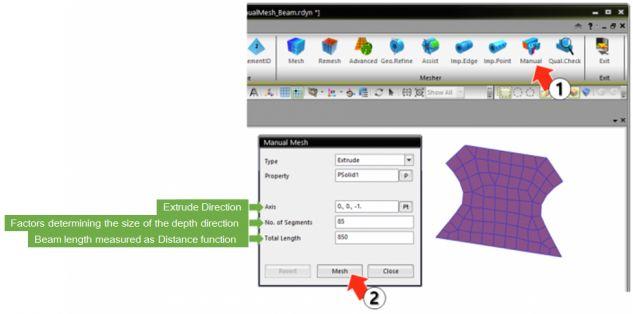

STEP5
在‘Mesher选项卡’里运行‘Mesher选项组’的‘Manual Mesh’按照下图设置‘Extrude’ 类型.
STEP 6
网格创建完成
